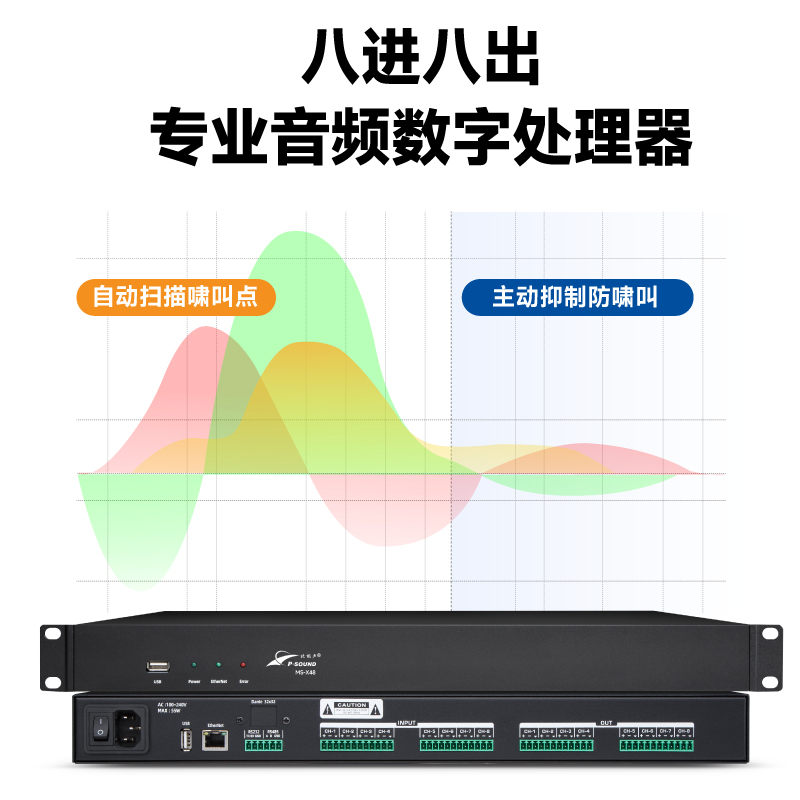

MS-X48数字音频处理器,设计使用全新硬件架构,400 MHz浮点DSP处理器,双核1.2G主控芯片,linux内核,低底噪前置放大电路,低失真度模拟电路,无音频信号输入时,-100dBu超低底噪,为项目应用带来更安静的用户体验。
前后面板具有2个独立的USB接口,可进行USB录音,放音操作。
前面板一个故障报警指示灯,当现严重错误时,可闪烁红色报警提示。
DSP处理器能力
具有400Mhz DSP处理能力,内置独立的8通道自适应反馈抑制器,8通道噪声门、8通道输入压限器、8通道8段PEQ、8通道输入48dB斜率高通-低通滤波器、8x8全矩阵混音,实现任意输入通道的自由混音。8个输出通道均有独立的8段PEQ、压限器、48dB斜率高通-低通、输出通道8个300毫秒延时器。
内置正弦波、粉红噪声、白噪声信号发生器。可存储32个预设。
丰富的音频通道与控制接口
1个TCP/ I P通讯端口,1个RS- 232通讯端口,开放第三方控制协议。可满足各种中、小型专业音频项目使用需求。
1个RS485接口专用于墙面触摸屏
前面板状态显示
前面板1个电源指示灯,1个以太网联网指示灯,1个错误提示灯。
易用的控制软件
简单易用的软件界面,通俗易懂、可无需说明书快速上手操作。每个输入数值可以直接键盘输入,得到您想要的精确数值,如- 12. 2dB直接输入- 12. 2。点击音量推杆选中通道,按键盘上/右、下/左方向键,可实现0.1dB步进、步减。对于PEQ、Limiter这类复杂参数调整,参数可以快速复制、粘贴,您可轻松实现多通道的数据复制,操作便捷。
开放的RS-232、TCP/IP通讯协议
实现第三方设备控制音量、调用模式,设置静音,能够通过TCP/IP协议批量读取混音前电平表和混音后电平表,便于第三方软件集成。
墙面触摸屏音量控制面板
通过RS485接口,外接支持最多16个墙面触摸屏音量控制面板,可以实现对通道音量大小调节、通道静音、场景预设调取;音量大小可以在PC软件端设置上限,下限,防止用户控制超出使用范围。
● 浮点DSP处理芯片;
● 8通道平衡输入音频通道
● 所有输入通道支持MIC输入
● 输入每通道具有:48V供电、前级放大、噪声门、反馈抑制器、自动增益、增益共享型自动混音、压限器,参量均衡器(8段),高、低通滤波器;
● 内置信号发生器:正弦波信号、粉红噪声、白噪声
● 8个平衡音频输出通道
● 输出每通道:参量均衡器(8段),高、低通滤波器、压限器、延时器(300ms)
● 前面板3个LED状态指示灯
● 开放RS- 232、TCP/ I P协议实现第三方控制
● 有摄像跟踪代码输出,便于通过第三方中控实现摄像联动功能
● 支持32组场景预设功能,可通过TCP/IP、RS-232协议调用
● 2个USB接口,支持播音和录音功能,可识别中文歌曲名
DSP频率、处理能力 400Mhz DSP
采样频率/量化 48 kHz,24Bi t ADC,24Bi t DAC
输入到输出动态范围 110 dB
总谐波失真<0. 004% @4dBu 20Hz~20kHz
频率响应 20 Hz – 20 kHz, ±0.5dB @0dBu
共模抑制比(CMRR) >80dB @ 1 kHz MIC Gain 20dBu
通道串扰Crosstalk 100dB ±5dB @ 0dBu 1Khz
最大输入电平 +18dBu
音频接口标准 8路平衡输入,凤凰插头
默认输入、输出电平 +0 dBu
话筒前置放大增益 0-40 dB模拟增益,12dB数字增益
输入阻抗 >5 kΩ平衡,>3kΩ非平衡
输出阻抗 600Ω
前置放大等效输入噪声(EIN) <-125 dBu, 2 2Hz - 22kHz
输出本底噪声 -100dBu(无记权)
系统延时 3.8ms
幻象电源 +48 VDC
设备尺寸WxDxH 1U,480x 250x 44mm
电源 100~240VA,50/60 Hz,55W
工作温度范围 0~40°C操作温度
