产品描述

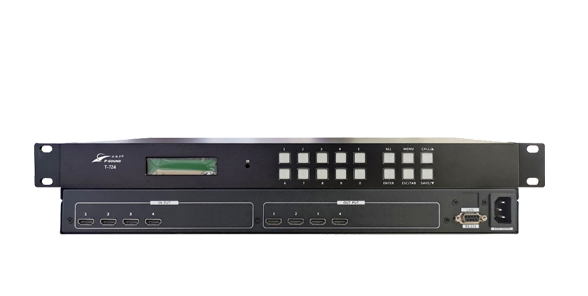

纯HDMI矩阵切换器。主机内部架构为FPGA架构，可兼容市面上大部分EDID。

HDMI信号4路输入，4路输出。

集成视频，音频，网络和一根电线或光纤的控制权。

支持从高达1080p或WUXGA的任何输入源进行高性能H.264流传输。

可扩展音频接口，并且可支持独立切换。切换速度小于2秒，图像过度平稳且同步。

QuickSwitch HD™技术管理HDCP密钥，以实现快速，可靠的切换

可支持RS232与红外IR控制模式，可以扩展网络TCP/IP控制功能。

具有信号放大和长线驱动倍线功能。

主机内部架构为FPGA架构，可兼容市面上大部分EDID，通过EDID执行自动AV信号格式管理。

配置可大于4路HDMI输入模块；

配置可大于4路HDMI输出模块；

每个接口与主板链接的连接器地线针脚都略长其他针脚，在热插拔时地线会先接通主板，这样能直接降低设备被烧坏的可能性。

设备扇热机构采用对流双风扇结构，会平顺的把机箱内部的热气抽到机箱外部，全天候保证机箱内部新鲜空气对流，降低机箱内部温度

视频4X4路

带宽： 3.15 GHz,全数字　满足DVI1.0

最大支持分辨： 1920x1080@60

位时钟抖动: <0.15 Tbit

最大时钟频率： <165MHZ

输入输出时钟相位差： <100PS

视频输入\输出

接口：HDMI母接口

最小/最大电平：T.M.D.S 150<1200MV< font>

1920x1200@60时，建议最大输入距离:小于15米

视频输出

最小/最大电平: T.M.D.S 150<1200MV< font>

建议最大输出距离小于10米，在1900x1200@60时

（推荐使用认证过的DVI专用线材）

规格

电源: 170VAC- 240VAC, 50/60 Hz,自适应电源

温度：储存、使用温度: -40°- +70°C

湿度：储存、使用湿度:10% - 90%

功耗：<＝60W
